[Beckhoff 기술기사] IP 65 공급 모듈을 통한 AMP8000 분산 서보 드라이브 시스템 확장

IP 65 공급 모듈을 통한 AMP8000 분산 서보 드라이브 시스템 확장




  AMP8000 분산 서보 드라이브 시스템은 모듈식 기계 개념 구현을 위한 이상적인 지원을 제공한다. 높은 보호등급의 새로운 AMP8620 공급 모듈을 사용하면 전체 시스템을 기계로 직접 재배치 할 수 있다. 다시 말하면, 일관된 분산을 통해 제어 캐비닛없이 드라이브 기술을 완전히 구현할 수 있다. 또한 재료, 공간, 비용 및 조립작업을 최대한 절감할 수 있다.

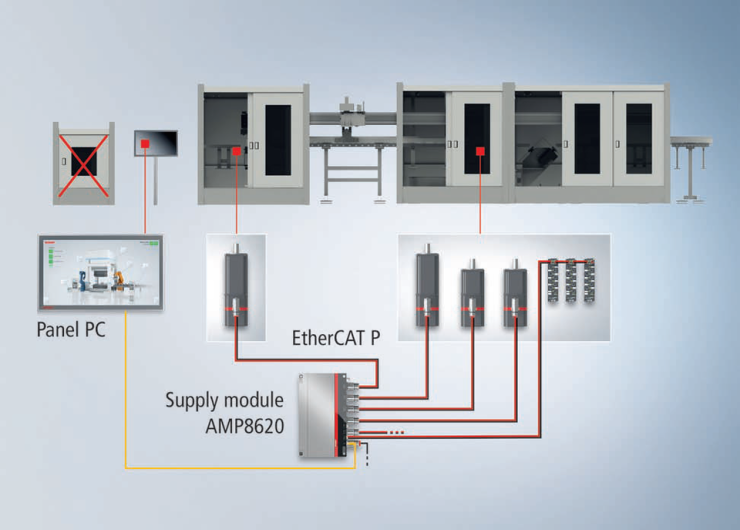

  이전에는 커플링 모듈이 있었지만 분산 AMP8000 드라이브를 제어 캐비닛에 연결하기 위한 요구사항은 이미 하나의 케이블로 축소되었으며, AMP8620 공급 모듈을 사용함으로 제어 캐비닛을 완전히 제거할 수 있다. 제어 캐비닛이 필요하지 않으므로 전체 기계의 바닥공간 및 케이블 요구사항은 더욱 줄어든다. 제어 캐비닛 냉각에 필요한 에어컨 리소스 또한 제거가능하다.

  AMP8620 모듈은 주공급 장치에 직접 연결된다. 여기에는 통합 DC 링크 커패시터의 메인 필터, 정류기 및 충전 회로와 같은 해당 목적에 필요한 모든 회로 구성요소가 포함되어 있다. 공급 모듈을 사용하면 추가 분배 모듈 또는 분산 AMP8000 서보 드라이브를 옵션으로 연결할 수 있다.

  2개의 EtherCAT P 출력이 장착되어 있어 EtherCAT P 모듈을 공급하거나 시스템 확장에 필요한 추가 공급 모듈을 연결할 수 있다. 전원 공급장치에 통합된 안전한 24 V 전원공급 장치는 로직 전원 공급장치가 허용 수준을 초과하지 않도록 한다. 공급 모듈에 통합된 DC 링크 커패시터는 전체 시스템의 재생 에너지를 저장한 다음 가속 프로세스에 다시 사용할 수 있도록 만든다. 이를 통해 공급되는 에너지를 최대한 활용할 수 있다.





[출처] 월간 Control / 2019. 12
