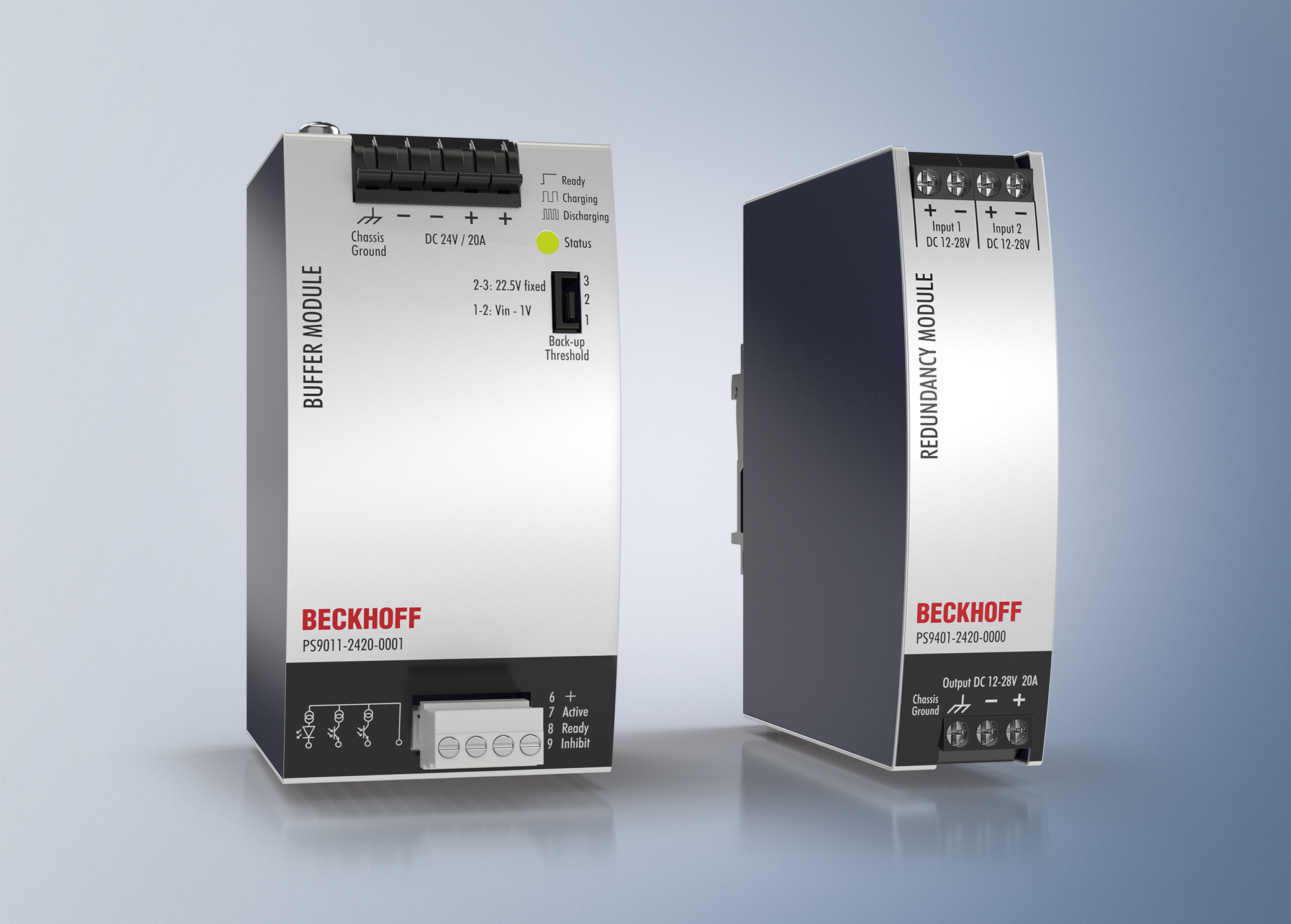

[Beckhoff 제품소개] PS9xxx: 보조 모듈 출시로 더욱 강화된 Beckhoff의 전원 공급 장치 포트폴리오

24/48 V DC 전원 공급 장치용 버퍼 및 예비 모듈로 시스템 가용성 향상



24/48 V DC 전원 공급 장치는 각종 기계 설비 및 플랜트에서 필수적으로 사용된다. 따라서 안정적인 운영에 있어 핵심적인 역할을 수행한다. Beckhoff에서 새롭게 출시된 PS9xxx 보조 모듈은 PS 전원 공급 장치 시리즈의 신제품으로 기계 설비 및 플랜트의 다운타임을 방지하여 효율성을 높이고 결과적으로 시스템 가용성이 향상된다.



Beckhoff는 PS 전원 공급 장치 시리즈 및 해당 보조 모듈, CU81xx UPS 시리즈를 통해 안정적인 24/48 V DC 전원 공급이 가능한 체계적이고 완벽한 솔루션을 제공한다. 새롭게 출시된 버퍼 및 예비 모듈로 PS 전원 공급 장치의 기능이 더욱 확장될 예정이다.



버퍼 모듈을 통한 전력 장애 예방



PS90xx 버퍼 모듈은 전력망 내 파동, 전압 강하, 피크 부하 등으로 인한 장애를 방지하는 기능을 갖추고 있어, 전력 공급 유닛 및 이에 연결된 부하 장치가 안정적으로 작동할 수 있다. 이를 위해 버퍼 모듈에서는 별도의 유지 관리가 필요없는 전해 콘덴서에 에너지를 저장하고, 필요한 경우 방출한다. 이러한 방식으로 전력 장애 등이 발생하더라도 이를 효과적으로 극복할 수 있다.



버퍼 모듈은 별도의 컨트롤 배선을 필요로 하지 않으며, 부하 회로 상의 임의의 위치에 병렬로 연결할 수 있다. 또한 다수의 모듈을 병렬로 연결하여 추가 전력을 공급하거나, 전력 장애 브릿징 타임(bridging time)을 늘릴 수 있다.





예비 모듈을 통한 시스템 다운타임 방지



PS94xx 예비 모듈은 이중 페일 세이프(fail-safe) 공급 네트워크를 생성한다. 이러한 시스템에서는 둘 이상의 전력 공급 유닛을 병렬로 연결하고, 하나 이상의 예비 모듈을 통해 분리된다. 이렇게 하면, 전력 공급 장치 중 하나의 출력측 단락이 출력 전압을 단락시키는 것을 방지한다.



예비 모듈은 고효율 MOSFET 디커플링 기술을 적용하여, 전압 강하 및 전력 손실을 줄인다. 이를 통해 기존의 다이오드 모듈과 비교하여 전력 손실률을 획기적으로 줄였다.
