Beckhoff, 예술, 기술 및 자연이 모여 훌륭한 무대 경험을 선사하다 [FA VISION 2017년 12월]

첨단 무대 제어 기술이 Bregenz의 수상 무대에서

마법의 순간을 만들어내다

- 트라이텍(PC Control-Beckhoff Automation)

오스트리아에서 개최되는 Bregenz Festival의 70년 역사에 세계적으로 유명한 콘스탄스 호수의 오페라를 관람할 수 있게 해주는 일련의 기술적 걸작이 수반된다. 7월부터 8월까지 콘스탄스 호수의 수상 무대에서는 멋진 자연을 배경으로 음악, 노래, 최첨단 무대 기술 및 효과적인 조명을 결합하여 매일 밤 7,000명의 관중을 끌어 들이는 화려한 오페라가 공연된다. 중국에서 공연되는 자코모 푸치니의 “Turandot”를 위해 무대 디자이너 마르코 아프투로 마렐리는 Beckhoff 기술로 제어되는 복잡한 무대 기계를 활용하여 호수에 “Chinese Wall”을 세웠다.

수상 무대의 핵심은 확장가능한 회전 스테이지의 중앙에 있는 둥근 영역과 아래에 있는 두 개의 추가 공연 영역이다. 힌지 바닥은 특수 시각 효과를 위해 아래쪽에 비디오 벽을 갖추고 있어서 다양한 무대 설정 이미지가 투영된다.

Bregenz Festival의 전통은 볼프강 아마데우스 모차르트의 뮤지컬 코미디 “Bastian and Bastienne”이 항구에 정박한 두 개의 자갈 바지선에서 시작된 1946년으로 거슬러 올라간다. 바지선 위의 공간은 빠른 시간 내 너무 좁아졌고, 주최측은 호수에 실제 무대를 세우기로 결정했다. 그 무대는 해가 갈수록 점점 더 복잡해졌다. 2년마다 레퍼토리가 변경되면 무대를 완전히 해체하고 다시 세운다. 이는 해저에 최대 6미터까지 깊숙이 박혀있고 공연 무대의 엄청난 무게를 지탱하는 119개의 목재 및 스틸 기둥에도 적용된다. 주최측은 이렇게 함으로써 수상 무대가 바람, 물 및 범람을 견딜 수 있을 것이라고 확신한다.

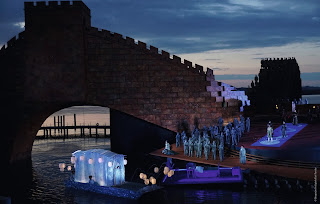

마르코 아르투로 마렐리가 “Turandot”를 위해 설계한 무대배경은 거대한 용처럼 무대를 가로질러 꿈틀거리는 길이 72미터의 벽으로 이루어져 있다. 강철, 콘크리트 및 목재의 정교한 구조는 29,000개의 조각을 제 위치에 고정시킨다. “무대의 무게가 335미터 톤이기 때문에 구조에 대한 요구 사항은 간단하지 않습니다.” 제어 기술자인 Stefan Frischke는 말한다. “무대배경은 뇌우와 같은 극한 기상 상황을 견딜 수 있어야 합니다.” 또한 조치가 필요할 때 벽은 매우 효과적으로 붕괴될 수 있어야 한다. 오페라 시작부분에서 벽이 무너지는 것은 200개가 넘는 테라코타 전사가 하늘에서 호수로 행진하는 것처럼 보인다.

수상 무대의 실질적인 핵심은 무대 아래에 두 개의 추가 공연 영역이 있는 확장가능한 회전 부분이다. 힌지 바닥이 열리면 회전 부분은 이미지 투영을 사용한 특수 시각 효과를 위해 아래쪽에 비디오 벽을 갖추고 있다.

무대 디자인의 독특한 특수 효과는 저절로 무대를 선회하는 것처럼 보이는 보트이다. 이 보트는 호수 표면 아래에 260미터 길이의 레일 시스템 위에서 작동하는 가위형 리프트에 장착되어 있다

PC 기반 제어 플랫폼이 복잡한 무대 기술을 제어하다

Stefan Frischke가 잘 알고 있듯이, 수상 무대는 제어 기술과 관련하여 매우 독창적이다. “STB Steuerungstechnik Beck에서 무대 제어 요구 사항을 구현하는데 도움이 되는 훌륭한 파트너를 발견하는 것은 매우 드문 경우입니다.” Turandot에서 오스트리아 시스템 통합업체는 Beckhoff 기반의 제어 솔루션을 개발했다. 이 솔루션에는 다음과 같은 기능이 포함되어 있다.

- 다양한 위치와 엔드 스톱을 갖춘 와이어 드라이브를 통한 16미터의 회전식 무대 제어

- 위치 모니터링 기능으로 다양한 도어와 해치 제어

- 통제된 방식으로 “Chinese Wall” 붕괴

- 비디오 벽으로도 사용되는 회전식 무대의 “커버”를 위한 유압 장치 제어

- 회전식 무대 아래에 있는 숨겨진 연단을 들어 올리거나 물 속에 가라앉힘

무대 디자인의 독특한 특수 효과는 자율적으로 무대를 선회하는 것처럼 보이는 보트이다. 마술처럼 보일 수도 있지만 실제로는 복잡한 기술이 필요하다. 보트는 호수 표면 아래 260미터 레일 시스템 위에서 움직이는 가위형 리프트에 장착되어 있다. 가위형 리프트의 무게는 5톤이며, 보트의 무게는 2.5톤이다.

무대 컨트롤러는 분산형 EtherCAT I/O 터미널 및 중앙 플랫폼인 Panel PC로 구성된다. “수상 무대는 매우 특이한 요구 사항을 포함하기 때문에 Beckhoff 제어 기술의 유연성이 우리에게 매우 중요했습니다.”라고 STB Steuerungstechnik GmbH의 총책임자인 Alfred Beck는 말한다.

“우리는 언제든지 적은 비용으로 변경 및 추가할 수 있습니다. 더 많은 기능을 추가하기 원한다면 시스템에 더 많은 터미널을 추가하면 됩니다. 선택 과정에서 또 다른 결정적인 요소는 Beckhoff 제어 솔루션의 소형 폼 팩터였습니다. 왜냐하면 공간이 항상 공연 무대로 제한되기 때문입니다.”
